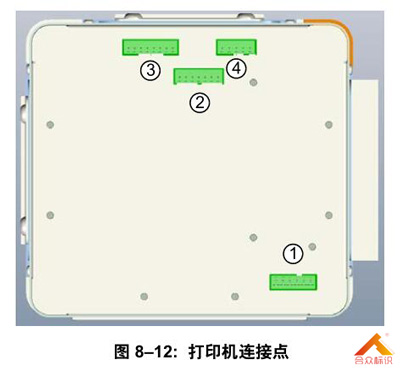

熱轉印打碼機打印裝置的主要連接點如下所示：

1. 電源接頭

2. I/O 接頭

3. 本地用戶界面接頭

4. 編碼器接頭

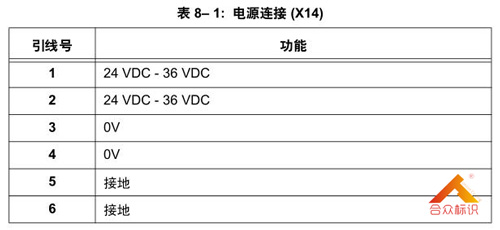

一、電源連接

電源和打碼機之間的接口為單根多芯電纜。

通過打碼機后面的六路可拆卸螺絲終端 (X14) 連接。

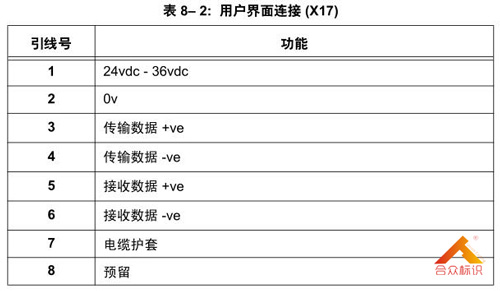

二、本地用戶界面連接

打碼機和本地用戶界面之間的接口為單根多芯電纜。通過打碼機后面的八路可拆卸螺絲終端 (X17) 連接。

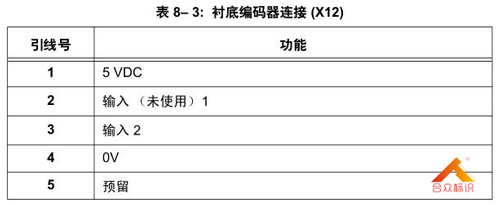

三、襯底編碼器連接

打印機和襯底編碼器之間的接口為單根多芯電纜。通過打碼機后面的五路可拆卸螺絲終端 (X12) 連接。

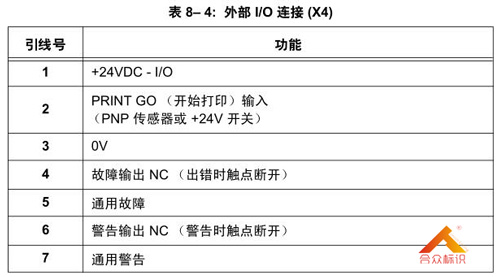

四、外部 I/O連接

打碼機和主機設備之間的接口為單根多芯電纜。通過打碼機后面的七路可拆卸螺絲終端 (X4) 連接。

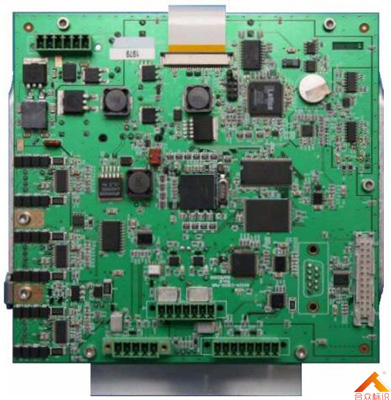

五、熱轉印打碼機印刷電路板

8018 系列熱轉印打碼機打印印刷電路板位于打碼機裝置中。

打碼機印刷電路板控制著打印頭信號、電機移動以及電磁圈執行輸入和輸出。

連續型打碼機與速度編碼器交換數據以匹配打印速度。

六、熱轉印打碼機印刷電路板組件

打印機印刷電路板的主要組件如下所示：

七、熱轉印打碼機印刷電路板保險絲

該電源采用額定電流 5A 的快速熔斷保險絲實施保護，它位于印刷電路板下面。

注意: 8018i 與 8018c 型打碼機使用相同的印刷電路板。只是需要的連接與固件不同。

八、熱轉印打碼機印刷電路板接頭

打碼機印刷電路板接頭見下表：
